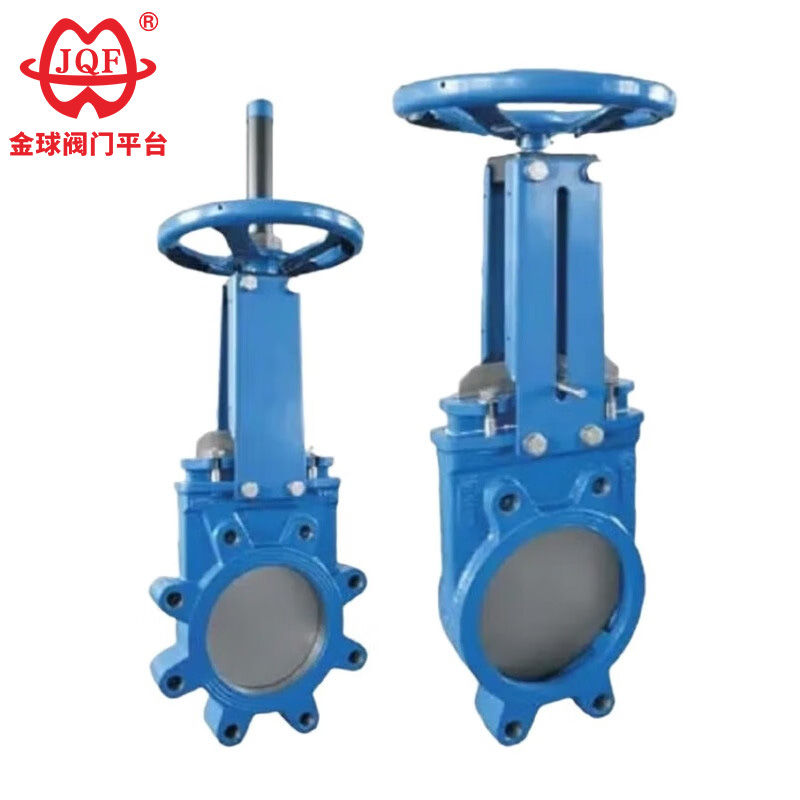

Minda Aiztoa Ertzeko Ate Balbula

JQF Valve fabrika balbula produktuak ekoizten eta prozesatzen espezializatuta dago, balbula elektrikoak, balbula pneumatikoak, eskuzko balbulak eta tutuetarako osagarriak barne. Kalitate handiko minda aiztoaren ertzeko ate balbula solido handiko minda kudeatzeko bereziki diseinatutako balbula industriala da, meatzaritza, kimika, pasta eta papera eta hondakin-uren tratamendurako industrietan oso erabilia. Balbula hauek modu eraginkorrean funtziona dezakete muturreko baldintzetan, diseinu berezia eta errendimendu handia dutenak.

Bidali kontsulta

Produktuaren Deskribapena

JQF Valve-k ekoizten duen aiztoaren ate balbula oso erabilia da ikatza, iragazkien hondar minda, hondakin-urak, lokatza, zikinkeria, paper-orea, errauts-hondar-minda, eta abar. Minda iraunkorra labana-ertzeko balbula, aizto-balbula gisa ere ezaguna, labana motako slurry-balbula da. Bere irekiera eta ixteko zatia ate bat da. Atearen mugimenduaren norabidea fluidoaren norabidearekiko perpendikularra da. Zuntzezko materialak moztu ditzakeen pala itxurako ate batek mozten du bitartekoa.

This Slurry Knife Edge Gate Valve can be operated both manually on-site and remotely. If required, it can also be customized with a remote position display function or integrated into a centralized control system for unified remote operation.

1. Kalitate handiko minda labana ertzeko ate balbula honek bi piezako gorputzaren diseinua du, zigilatzeko errendimendu bikaina eta ia ihesik gabeko funtzionamendua eskaintzen du. Hainbat minda maneiatzeko bereziki diseinatuta dago, balbula-eserlekuaren ondoan minda pilatzea eraginkortasunez saihestuz eta atearen pasabidea eta eserlekua garbi mantenduz.
2. Balbula gorputzaren egitura sinplea eta trinkoa da, eta barne-fluxuaren bidea leuna da, fluidoaren fluxuarekiko erresistentzia minimoa eragiten duena.
3. Atea altzairu herdoilgaitzez egina dago, fin-fin ehotuta eta leundutako gainazalarekin, sentsazio leuna izateko. Diseinu honek ontziaren eta balbularen eserlekuaren higadura murrizten du balbularen funtzionamenduan, higadura-pieza horien iraupena luzatuz.
4. Balbula altzairu herdoilgaitzezko zurtoin iraunkorra eta mutur bikoitzeko torlojuak ditu, irekitzeko eta ixteko ekintza azkarragoak ahalbidetuz.

Instalazio- eta erabilera-zehaztapenak

1. Balbularen barrunbearen aurreikuskapen-baldintzak: minda aiztoaren ertzeko ate-balbula instalatu aurretik, ondo ikuskatu barrunbea eta zigilatzeko gainazalak, zikinkeriarik edo lur-hondarrik ez dagoela ziurtatuz.
2. Nahiz estutu konexioak: estutu torloju guztiak berdintasunez konexio puntu guztietan.
3. Enbalatzeko doikuntza-arauak: Enbalajea ikuskatu eta behar bezala trinkotu. Zigilatze-funtzioa lortzen duzun bitartean, ziurtatu atea ireki eta ixtea leun eta oztoporik gabe.
4. Egiaztatu Eredua eta Fluxuaren Norabidea: Instalatu aurretik, erabiltzaileek minda aiztoaren ertzeko ate balbularen eredu aurreratua eta konexio dimentsioak egiaztatu behar dituzte, eta egiaztatu behar dute fluxu ertaineko norabidea balbularen markekin bat datorrela.
5. Eragiketa-espazioa erreserbatu: Instalazioan zehar, erabiltzaileek funtzionamendu- eta instalazio-espazio nahikoa gorde behar dute minda labana ertzeko ate balbularen eragingailurako.
6. Drive-unitatearen kableatuaren zehaztapenak: Eragingailuaren kableatuaren konexioak zorrozki egin behar dira harekin batera doan zirkuituaren eskemaren arabera.
7. Aldizkako mantentze-lanak eta babesak: minda aiztoaren ertzeko ate-balbulak ohiko mantentze-lanak behar ditu zehaztu bezala. Saihestu edozein inpaktu edo presio mota zigiluen hutsegitea saihesteko. 8. Balbula-gorputzaren berrikusketa osteko proba: minda aiztoaren ertzeko ate-balbularen berrikuspena amaitu ondoren, erabiltzaileak beharrezko errendimendu-probak egin beharko lituzke produktuan.

Erabilera eta Mantentzea

1. Esekidura eta Talkak Prebenitzeko debekua: erabat debekatuta daude eskuko bolanteak, heldulekuak eta transmisio-mekanismoak erabiliz altxatzeko eragiketak. Saihestu kanpoko eraginik.
2. Instalazio bertikaleko zehaztapenak: ate bikoitzeko balbulak bertikalean instalatu behar dira (balbularen zurtoina bertikala, esku-gurpila goian).
3. Bypass-balbularen funtzionamendu-sekuentzia: bypass-balbularekin ate-balbula bat irekitzean, bypass gailua aktibatu behar da lehenik (sarrera eta irteera arteko presio-diferentzia orekatzeko irekitzeko erresistentzia murrizteko).
4. Eragingailuak instalatzeko baldintzak: transmisio-mekanismodun ate-balbulak instalatzeko produktuaren eskuliburuko zehaztapen teknikoak zorrotz jarraitu behar ditu.
5. Lubrifikazio sistema erregularra: maiz erabiltzen diren minda labana ertzeko ate-balbulak gutxienez hilabetean behin lubrifikatu behar dira.

Forma nagusia eta konexio dimentsioak

Diametro nominala	Dimentsio nagusiak eta konexio dimentsioak
Diametro nominala	L	D	D1	D2	b	Z-d	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

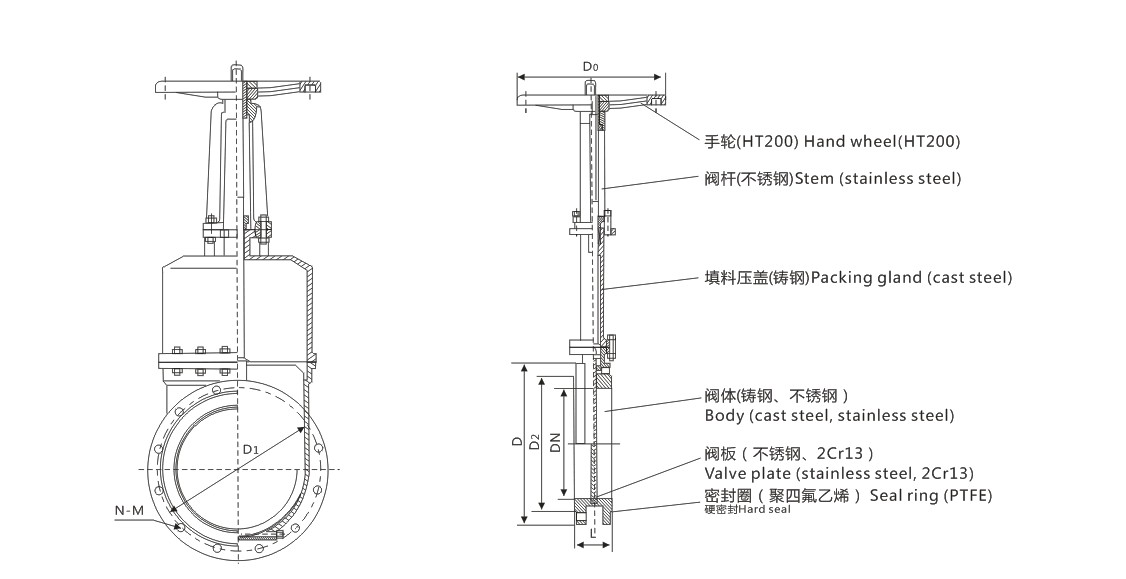

Egituraren irudia
