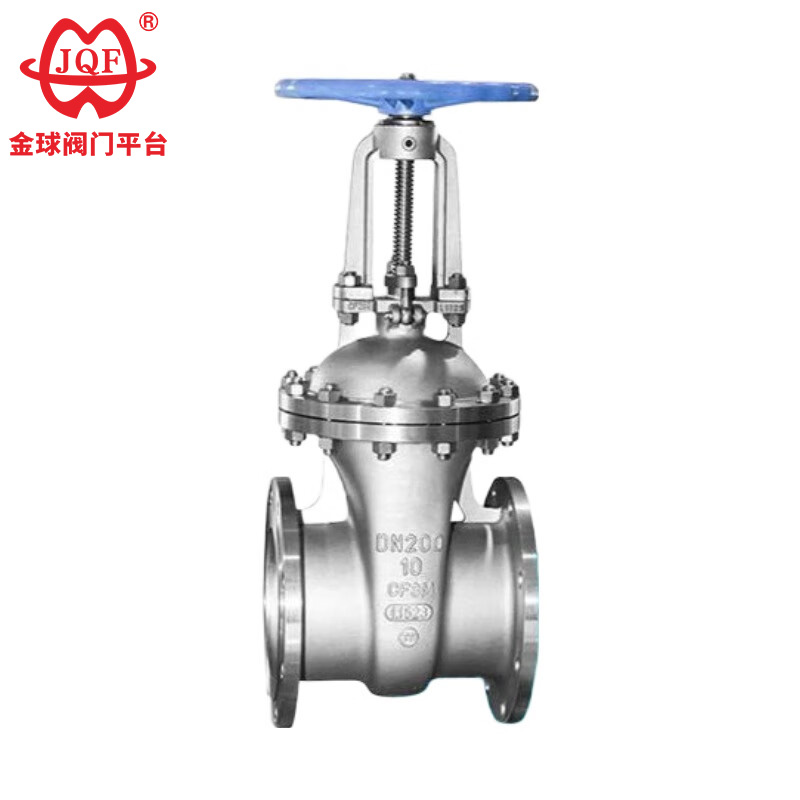

JQF Valve-k fabrikatutako GB estandar altzairu herdoilgaitzezko balbula iraunkorra altzairu herdoilgaitzez egina da. Balbula-eserlekua zigilatzeko gainazala politetrafluoroetilenoz (PTFE), altzairu herdoilgaitzez + aleazio gogorraz edo gainazal tratatutako aleazio gogorrez egina dago. Enbalajea aleazio gogorrez, politetrafluoroetilenoz (PTFE), amiantoz edo grafito malguz egina dago. Tamaina nominala DN15~DN800 da, lan-presioa 1.6MPa~20.0MPa da, eta aplikagarria den tenperatura ≤200℃ da. Azido nitrikoa eta korrosibo ahulak diren euskarri garraiatzen dituzten kanalizazioetarako egokia da.
1. Instalazioaren aurreko ikuskapena: berretsi balbularen materialaren bateragarritasuna fluidoen medio, tenperatura eta presioarekin. Ikuskatu GB Altzairu herdoilgaitzezko ate-balbularen amaierako aurpegi iraunkorra marraturik dagoenik. Ziurtatu junta-materialak erabilera-baldintzak betetzen dituela eta berretsi torlojuak/azkoinek erresistentzia-baldintzak betetzen dituztela.
2. Instalazioa Lerrokatzea: Ez behartu lerrokatzea. Lerrokatzeak balbula-eserlekuaren deformazioa, ihesak edo egitura-esfortzua ekar ditzake. Sustatu hoditeria balbulatik gertu. Estutu torlojuak pixkanaka izar formako sekuentzian pare uniformea lortu arte. Sistemak 24-48 orduz funtzionatu ondoren, estutu berriro torlojuak.
3. Funtzionamendu prozedurak: kalitate handiko GB Altzairu herdoilgaitzezko ate balbula guztiz irekia edo guztiz itxita egon behar da, irekiera partzialak abiadura handiko fluidoaren bidez balbula eserlekua/plaka higatzea azkartuko du. Esku-gurpila erabiliz soilik funtzionatu; inoiz ez erabili giltza/palancarik. Balbula zurtoina hiru hilean behin lubrifikatu behar da.
4. Probak eta mantentze-lanak: Instalatu ondoren, sistema martxan jarri aurretik, presio estatikoko proba bat egin behar da GB Altzairu herdoilgaitzezko ate-balbula estandarrean PN presioa baino 1,5 aldiz handiagoan. Probetan zehar, balbula beherako ekipoetatik isolatu behar da.
5.Biltegiratzea eta manipulazioa: balbulak barrualdean gorde behar dira eta hezetasunetik babestuta. Instalatu aurretik, amaierako tapoiek instalatutako posizioan egon behar dute.
1. GB Altzairu herdoilgaitzezko ate balbula estandarra altzairu herdoilgaitzezko austenitikoz egina dago, eta horrek komunikabide azido oxidatzaileen korrosioarekiko erresistentzia bikaina du.
2. Erdibidea GB Altzairu Herdoilgaitzezko Ate Balbula Estandarra igarotzen denean, fluxuaren noranzkoa aldatu gabe geratzen da, fluidoen erresistentzia baxua eraginez.
3. Atearen mugimenduaren norabidea ertainaren fluxuaren norabidearekiko perpendikularra da, irekiera eta ixteko momentu baxua eta esfortzurik gabeko funtzionamendua eragiten du.
4. Erdibidearen fluxuaren noranzkoa mugarik gabea da, fluidoaren fluxua trabarik gabe edo presioa murriztu gabe. Erdibidea ate-balbularen bi aldeetatik isur daiteke, nahi duen helburua lortuz. Bereziki egokia da ertainaren fluxuaren noranzkoa alda daitekeen kanalizazioetarako.
5. GB Altzairu Herdoilgaitzezko Ate Balbula estandarra balbula gorputzaren barruan bertikalki instalatzen da, egitura luzera laburra dela eta.
6.GB Standard Stainless Steel Gate Balbulak zigilatzeko errendimendu ona du. Zigilatzeko gainazalean higadura gutxienekoa da guztiz irekita dagoenean.
Diseinuaren zehaztapenak: GB / T 12234
Egituraren luzera: GB / T 12221
Lotura-brida: JB / T 79.1
Proba eta ikuskapena: JB / T 9092
Presioa - Tenperatura: GB / T 9131
Produktuaren identifikazioa: GB / T 12220
| Presio nominalaPN (MPa) | kasua | probako presioa (MPa) | Zigilatua | |
| Zigilatua (likidoa) | Zigilua (gasa) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Maskorraren materiala | Euskarri egokiak | Tenperatura aplikagarria (℃) |
| Kromo nikela titaniozko altzairua (P mota) | Azido nitrikoak | ≤200 |
| Kromo nikela molibdeno titaniozko altzairua (R mota) | Azido azetikoa | ≤200 |
| Gorputza, boneta | Balbula plaka, eserlekua | Balbula-zurtoina | Zurtoina intxaurra | betegarri | Esku-gurpila |
| Kromo nikela titaniozko altzairua | Altzairu herdoilgaitza, altzairu herdoilgaitza + karburo zementatua | Kromo-nikela-titaniozko altzairu herdoilgaitza | Aluminiozko brontzea | Tefloia | Burdina maleagarria |
| Kromo nikela molibdeno titaniozko altzairua | Altzairu herdoilgaitza, altzairu herdoilgaitza + karburo zementatua | Kromo-nikela-titaniozko altzairu herdoilgaitza | Aluminiozko brontzea | Tefloia | Burdina maleagarria |

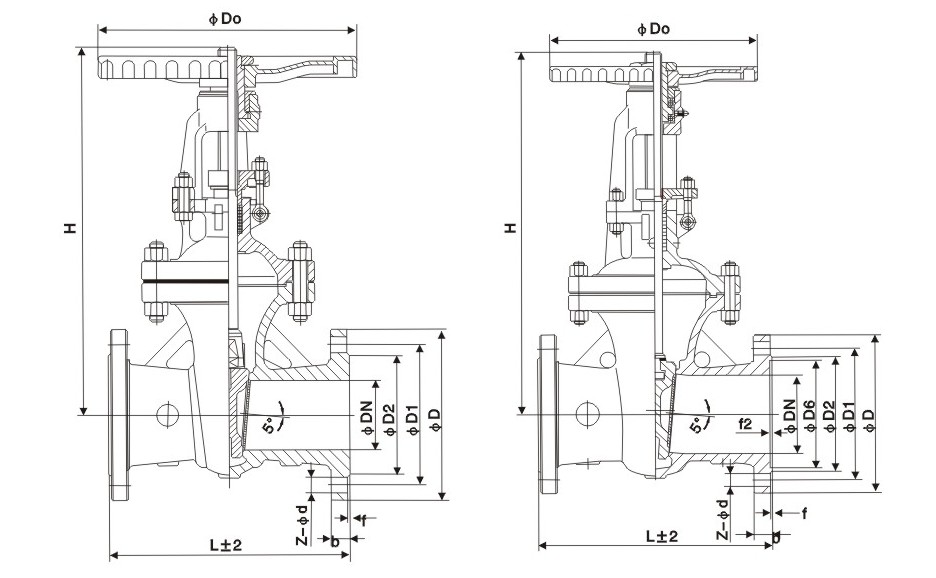

| Diametro nominala | Dimentsio nagusiak eta konexio dimentsioak | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
