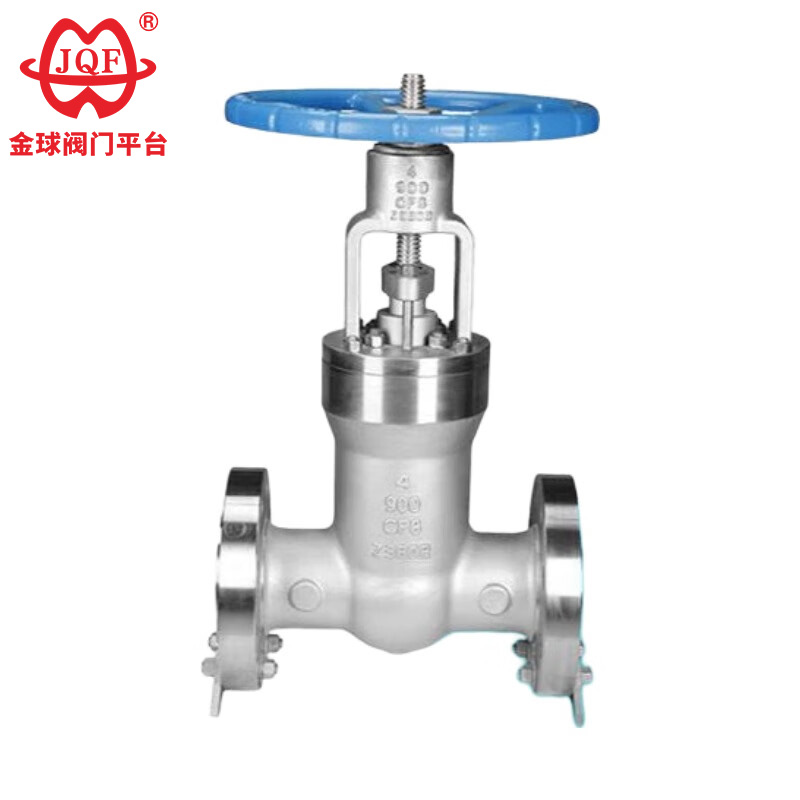

API Presio handiko ate-balbula

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Arau Exekutiboa

Diseinu-irizpideak: API 600 / ASME B16.34
Egituraren luzera ASME B16.10
Butt Weld Tamaina ASME B16.5
Test and Inspection API 598
Presioa - Tenperatura: ASME B16.34

Ezaugarriak

API presio handiko ate balbulei zentral elektrikoen balbula ere deitzen zaie. Batez ere zentral termikoetako hoditeria-sistema ezberdinetan erabiltzen dira, hedabideen (ura edo lurruna, esaterako) fluxua konektatzeaz edo deskonektatzeaz arduratzen direnak. Balbula arruntekin alderatuta, zentral elektrikoen balbulen ezaugarri nabarmena tenperatura eta presio oso altuak jasateko gaitasuna da. Diseinu berezi bat ere badute: auto-zigilatzeko egitura. Diseinu honek abantaila bat du: zenbat eta sistemaren presioa handiagoa izan, orduan eta hobeto zigilatzeko efektua. Ezaugarri hauek tenperatura altuko eta presio handiko lan-baldintza zehatzetan oso erabiliak dira, eta zailak dira beste balbula produktu batzuekin ordezkatzea.
1. Marruskadurarik gabeko irekiera eta itxiera: Ezaugarri honek balbula tradizionalen zigilatzeko gainazalen arteko marruskaduraren arazoa konpontzen du, zigilatzeko errendimendu egonkorragoa lortuz.
2. Goiko muntatutako egitura: balbula kanalizazioan instalatu ondoren, ikuskapena edo mantentze-lanak behar badira, zuzenean linean egin daiteke kendu gabe. Horrek nabarmen murrizten du geldialdi-denbora eta mantentze-kostuak aurrezten ditu.
3. Eserleku bakarreko diseinua: balbula barrunbean presio anormalaren igoeraren arazoa kentzen du erabilera segurua eragiten duena.
4. Momentu baxuko diseinua: balbula-zurtoinak, egitura berezi batekin diseinatuta, erraz ireki eta ixtea ahalbidetzen du indar minimoarekin.
5. Ziri-itxurako zigilatzeko egitura: API presio handiko ate balbulak balbula zurtoinak ematen duen indar mekanikoa erabiltzen du ziri-formako atea balbula-eserlekuaren aurka sakatzeko, zigilatzea lortzeko, balbularen zigilatzeko errendimendua egonkor mantentzen dela eta kanalizazio-presioaren gorabeherek eraginik ez dutela ziurtatuz.
6. Auto-garbiketa zigilatzeko gainazalaren egitura: API Presio Handiko Ate Balbularen atea balbularen eserlekutik irekitzen denean, hodiaren fluidoa uniformeki isurtzen da atearen zigilatzeko gainazalaren zirkunferentzia osoan. Honek abiadura handiko fluidoak balbula-eserlekuaren zati bakarra higatzea ekiditen du eta zigilatzeko gainazalean pilatutako ezpurutasunak urruntzen ditu, autogarbiketa lortuz.

Errendimendu-parametroak

Zati nagusia materiala

Forma nagusia eta konexio dimentsioak
