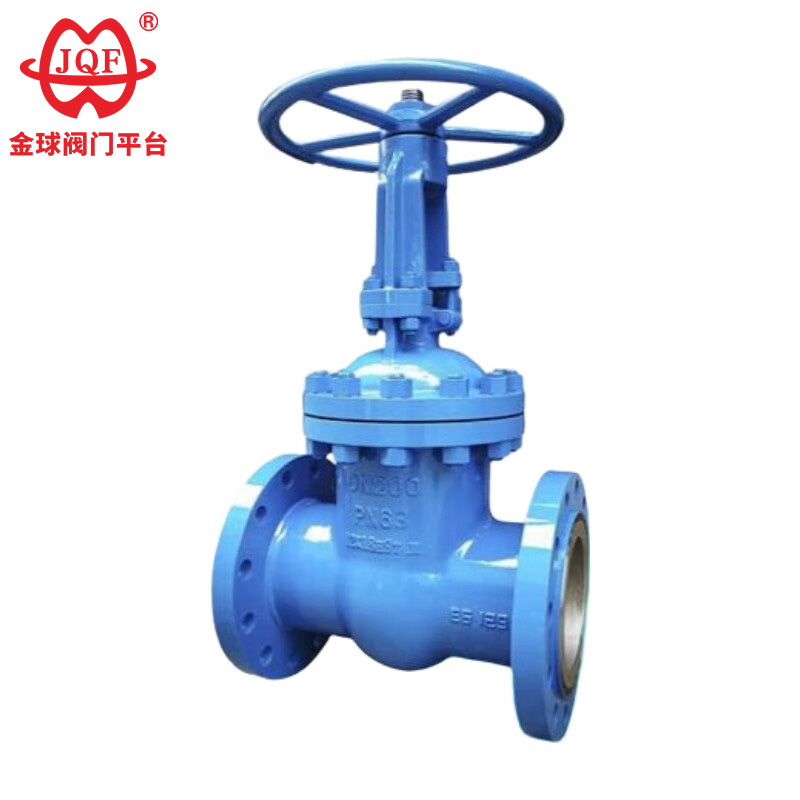

JQF Valve fabrikak kalitate handiko GB estandarreko ate-balbulak fabrikatzen ditu, petrokimiko, energia termiko eta petrolio-produktu eta lurrun-hodietan oso erabiliak diren kanalizazio-komunikabideak konektatzeko edo mozteko irekitzeko eta ixteko gailu gisa. Material desberdinak hautatuz, GB-ko ate-balbul estandar pertsonalizatuak egokiak dira hainbat euskarritarako, hala nola ura, lurruna, olioa, azido nitrikoa, azido azetikoa, euskarri oxidatzaile sendoak eta urea, eta eskuzko, engranaje alaketako eta disko elektrikoko bertsioetan eskuragarri daude.
Instalazioaren aurreko egiaztapenak
Egiaztatu GB-ko ate-balbulen materialaren bateragarritasuna fluidoekin, tenperaturarekin eta presioarekin. Ikuskatu briden-aurpegiak marradurarik ez dagoenik, ziurtatu junta-materialak zerbitzu-baldintzekin bat datorrela eta berretsi torlojuak/azkoinek indar-eskakizunak betetzen dituztela.
Instalazioaren Lerrokadura
Inoiz ez behartu lerrokatu GB bridadun ate-balbul estandarrak. Lerrokatzeak eserlekuaren distortsioa, ihesak edo egitura-esfortzua eragiten du. Balbulatik gertu kanalizazioak babestu modu independentean. Estutu torlojuak pixkanaka izar ereduan pare uniformea lortzeko. Berrezartu sistemaren funtzionamenduaren 24-48 ordu igaro ondoren.
Diziplina operatiboa
Erabat ireki edo guztiz itxi GB estandarreko ate-balbulak; partzialki irekitako posizioek abiadura handiko fluxutik eserlekua/atearen higadura bizkortzen dute. Erabili eskuko bolanteak soilik; saihestu giltzak/palankak. Zurtoinen lubrifikazioa (EP mailako koipea) derrigorrezkoa da hiru hilean behin.
Probak mantentzea
Probatu hidrostatikoki GB flanged ate balbulak instalatu ondoren 1.5× PN kalifikazioan sistema martxan jarri aurretik. Isolatu balbulak beherako ekipoetatik probak egiten ari diren bitartean. Urtero: egiaztatu paketatze-guruinaren estutasuna, zurtoinaren korrosioa eta brida-junturaren osotasuna. Ordeztu higatuta dauden ontziratze-eraztunak berehala isuri iheslariei aurre egiteko.
Biltegiratze manipulazioa
Biltegiratu balbulak barrualdean, hezetasunetik babestuta. Mantendu amaierako kapak jarrita instalatu arte.
1. Eraginkortasun handiko diseinua: GB flanged ate balbulek arrazionalki konfiguratutako diseinua dute, espazioa modu eraginkorrean erabiltzen duena, balbula gorputzaren egonkortasun handiagoa lortuz, fluidoen erresistentzia gutxitu eta fluxu koefiziente optimizatua lortuz.
2. Zigiluaren bizitza hobetua: zigilatzeko interfazeak altzairu herdoilgaitza eta karburozko estaldura erabiltzen ditu, higadura gutxituz eta zerbitzu-bizitza nabarmen luzatuz.
3. Fidagarria eta funtzionatzeko erraza: grafitozko paketatze malguak zigiluaren osotasun fidagarria bermatzen du, funtzionamendu leuna eta eragile gutxieneko momentua lortzen du.
4. Eragiketa-metodo polifazetikoak: GB-ko ate-balbul estandarrak bateragarriak dira hainbat aktuazio-mekanismorekin, eskuzko, pneumatiko, elektriko eta engranaje bidezkoak barne, aplikazio-eskakizun anitzak betetzeko.
5.Egitura anitzak: hainbat konfigurazio estrukturaletan eskuragarri, ziri malguko ate bakarrean, ziri zurruneko ate bakarrean edo paraleloan (bikoitza) barne.
Diseinuaren zehaztapenak: GB / T 12234
Egituraren luzera: GB / T 12221
Lotura-brida: JB / T 79.1
Proba eta ikuskapena: JB / T 9092
Presioa - Tenperatura: GB / T 9131
Produktuaren identifikazioa: GB / T 12220
| Presio nominalaPN (MPa) | kasua | probako presioa (MPa) | Zigilatua | |
| Zigilatua (likidoa) | Zigilua (gasa) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Maskorraren materiala | Euskarri egokiak | Aplika daitekeen tenperatura (℃) |
| Karbono altzairua (C mota) | Ura, lurruna, olioa | ≤425 |
| Kromo nikela titaniozko altzairua (P mota) | Azido nitrikoak | ≤200 |
| Kromo nikela molibdeno titaniozko altzairua (R mota) | Azido azetikoa | ≤200 |
| Kromo-molibdeno altzairua (I mota) | Ura, lurruna, olioa | ≤550 |
| Gorputza, boneta | Balbula plaka, eserlekua | Balbula-zurtoina | Zurtoina intxaurra | betegarri | Esku-gurpila |
| Karbonozko altzairua | Kalitate handiko karbono altzairua + karburoa edo altzairu herdoilgaitza | Chrome altzairu herdoilgaitza | Aluminiozko brontzea | Grafitozko amiantozko bilketa | Burdina maleagarria |
| Kromo nikela titaniozko altzairua | Altzairu herdoilgaitza, altzairu herdoilgaitza + karburo zementatua | Kromo-nikela-titaniozko altzairu herdoilgaitza | Aluminiozko brontzea | Tefloia | Burdina maleagarria |
| Kromo nikela molibdeno titaniozko altzairua | Altzairu herdoilgaitza, altzairu herdoilgaitza + karburo zementatua | Kromo-nikela-titaniozko altzairu herdoilgaitza | Aluminiozko brontzea | Tefloia | Burdina maleagarria |
| Kromo-molibdenozko altzairua | Altzairu aleatua + Karburoa | Kromo-molibdenozko altzairua | Aluminiozko brontzea | Amianto malgua | Burdina maleagarria |

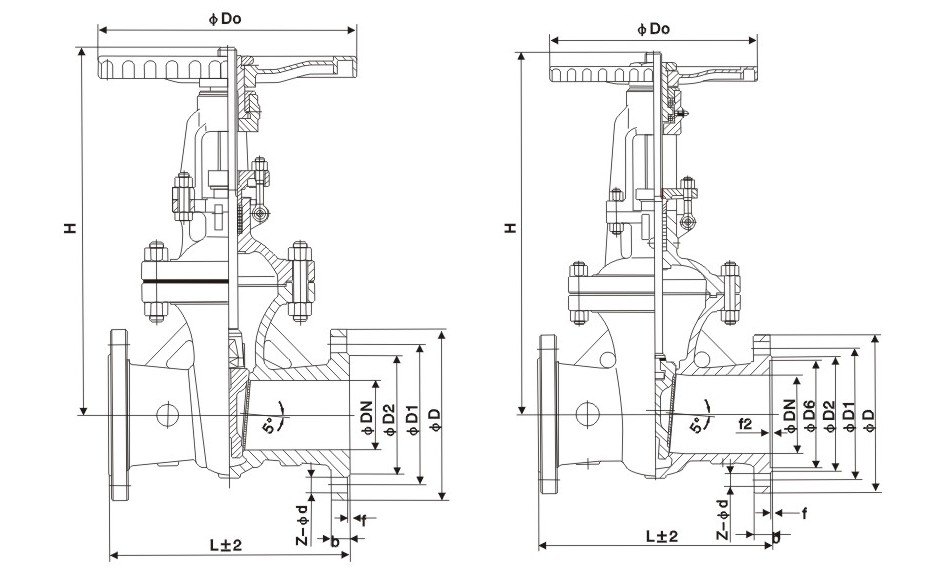

| Diametro nominala | Dimentsio nagusiak eta konexio dimentsioak | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
