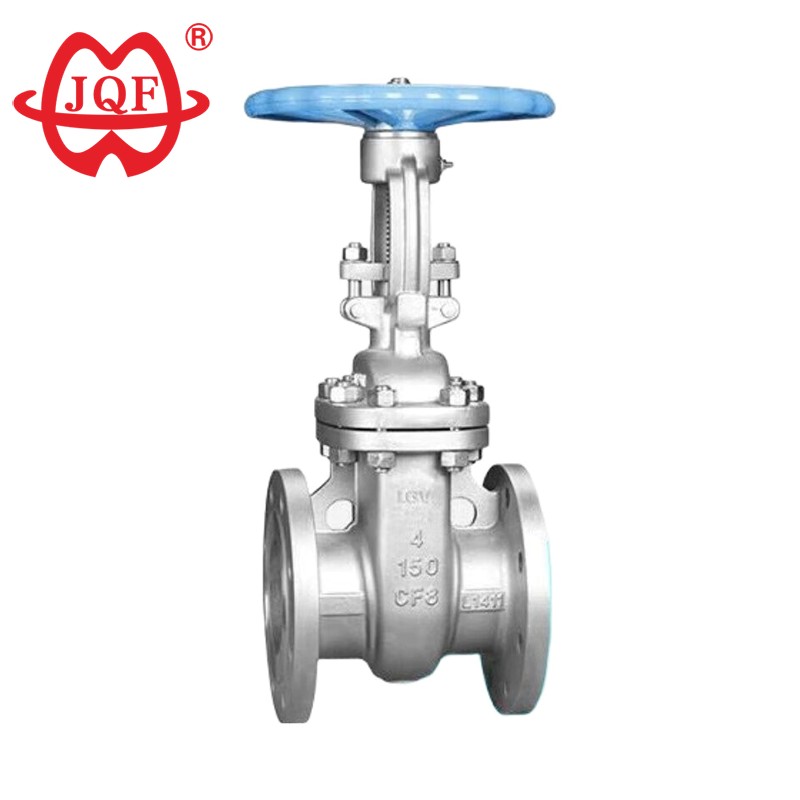

API altzairu herdoilgaitzezko ate balbula iraunkor honek zulo osoko diseinua du, eta aparteko eraginkortasun hidraulikoa eskaintzen du. Erabat irekita dagoenean, ertainak zuzenean isurtzen du fluidoen erresistentzia minimoarekin, sistemaren presio-galera murriztuz. API altzairu herdoilgaitzezko ate-balbularen doitasun-zigilatzeko gainazalek zigilu-diseinu gogortua erabiltzen dute, higadura eta korrosioarekiko erresistentzia eta errendimendu handiagoa eskaintzen dute ate-balbul tradizionalekin alderatuta. Funtzionamenduan zehar, atea bertikalki gorantz mugitzen da fluxuaren aurka, eragiketa oso leuna lortuz, beharrezkoa den gutxieneko momentuarekin, eta horrela operadorearen lan-karga murrizten da. Aplikazio orokorretarako diseinatua, API altzairu herdoilgaitzezko ate-balbulak egitura sinple eta trinkoa du, API 600 estandarrekin bat datorrena. Bere diseinu moldagarriak muturreko presioak, tenperaturak eta diametroak jasan ditzake, eta hainbat euskarri eta ingurune eragilerekin bateragarria da. Gainera, erabat irekita dagoen egoeran ardatz-simetriak pasabide ertaine nahasia eta oztoporik gabekoa sortzen du, fluxuaren asaldurak ezabatuz eta hodiaren funtzionamendu leuna bermatuz.
Upstream petrolio- eta gas-eragiketetan, API altzairu herdoilgaitzezko ate-balbulak putzu-hodiak isolatzeko, petrolio gordinaren erauzketa presio handiko baldintzetan kudeatzeko eta hidrogeno sulfuroarekiko (H₂S) tolerantzia oso handia duten sufrea duten fluidoak erregulatzeko erabiltzen dira. API altzairu herdoilgaitzezko ate-balbulen altzairu herdoilgaitzezko eraikuntza gogortuak hidrogeno sulfuroan aberatsak diren inguruneetan sulfuroaren estresaren pitzadura saihesten du, putzu-buruko osagaien eta ekoizpen-multzoen ezinbesteko osagai bihurtuz.
Prozesatzeko lantegi kimikoetan, API altzairu herdoilgaitzezko ate-balbulek modu eraginkorrean kudeatzen dituzte medio korrosiboak, azidoak, alkaliak eta disolbatzaileak barne. Zentral elektrikoek API altzairu herdoilgaitzezko ate-balbulak erabiltzen dituzte galdararen elikadura-uraren sistemetan, aire-itxiketa-funtzioa erabiliz, turbinak abiaraztean lurrun-galera saihesteko.
Ura tratatzeko ingeniariek API altzairu herdoilgaitzezko ate-balbulak erabiltzen dituzte itsasoko ura gatzgabetzeko irteeran, gatz-korrosioak eragindako higadurari aurre egiteko. Korrosio galbanikoaren aurrean duten erresistentzia dela eta, balbula hauek itsasoko eta itsasoko instalazioetako itsas-uraren balasto-sistemetarako hobetsitako aukerak dira.
Diseinua eta Fabrikazioa: API 600
Brida tamaina: ANSI B16.5
Egituraren luzera: ANSI B16.10
Presioa ~ Tenperatura: ANSI B16.34
Ikuskapena eta probak: API 598
| Presio nominala (lb) | Indar proba | Uraren zigiluaren proba | Gas zigiluaren proba | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Gorputza, boneta, atea | WCB | 1Cr18Ni9Ti | CF8(304) | CF3 (304L) | 1Cr18Ni12Mo2Ti | CF8M (316) |
| Zigilatzeko gainazala | Cr13 edo karburo zementatua | Gorputza (W) edo zementuzko karburoa (Y) | ||||
| Zurtoina eta barruko zatiak | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) |
| betegarri | Grafito malgua | |||||
| Juntagailua | Altzairu herdoilgaitzezko kiribildun juntadura | |||||
| Euskarri egokiak | Ura, lurruna, olioa eta abar | Azido nitrikoa eta beste euskarri korrosibo batzuk | Oxidatzaile indartsuak | Azido azetikoa eta beste euskarri korrosibo batzuk | ||
| tenperatura egokia | -29 ~ 425 ℃ | -40 ~ 500 ℃ | ||||
| Diametro nominala | Dimentsio nagusiak eta konexio dimentsioak | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
