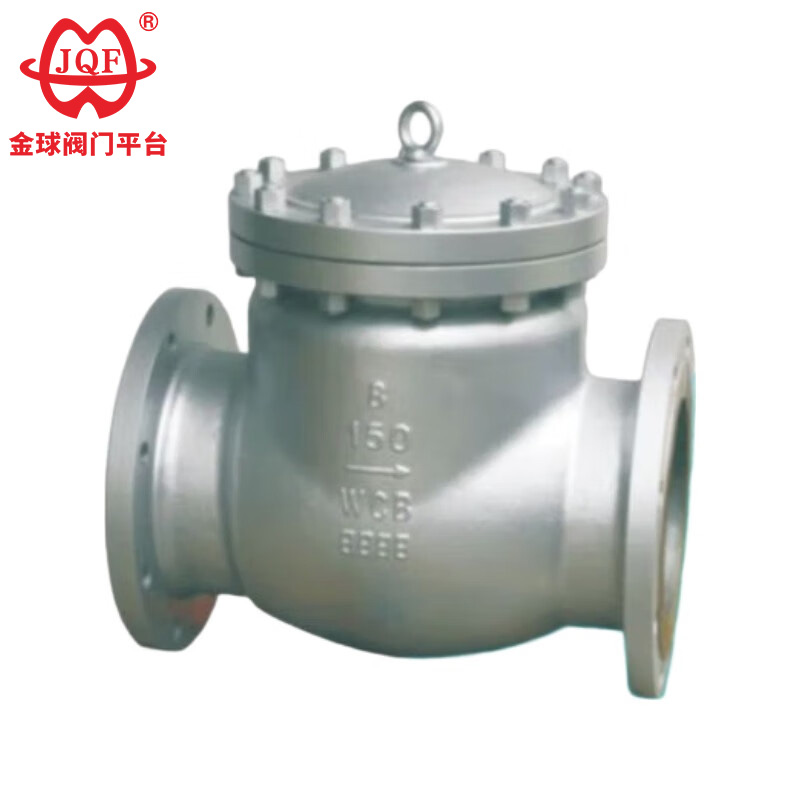

Jinqiu Valve, Txinako kontrol balbulen fabrikatzaile profesionala, gure API kontrol balbulak guztiz amerikar estandarren arabera diseinatu eta fabrikatzen dira. Balbula hauek egitura estetiko atsegina eta teknologia aurreratua dute. API kontrol-balbulak automatikoki irekitzen eta ixten ditu balbula-diskoa, medioaren beraren fluxuan oinarrituta, atzera-fluxua saihesteko. Norabide bakarreko balbulak, kontrol-balbulak edo atzera-fluxu-balbulak ere ezagutzen dira. Euren funtzio nagusiak ertainaren atzera-fluxua saihestea, ponpa eta motorra iraultzea saihestea eta edukiontziaren barruan ertainaren ihesak saihestea dira.
1. Fluxu-erresistentzia baxua: API kontrol-balbula guztiz irekita dagoenean, fluxu-bidea ia oztoporik gabe dago, eta ondorioz presio-jaitsiera txikia da.
2. Itxiera azkarra eta atzera-fluxuaren prebentzioa: balbula-diskoaren palanka-ekintzak erantzun azkarra eta ixtea ahalbidetzen du atzera-fluxuaren hasieran ere.
3. Erabilgarritasun zabala: hodi-diametro askotarako egokia, DN50etik DN1200era eta gorago.
| Serie zenbakia | proiektuaren izena | parametroa | |||||
| 1 | Presio nominalaPN (MPa) | 150LB | 300LB | 600 libra | 900 libra | 1500LB | 2500LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Maskorraren indarra probako presioa | Presio nominala giro-tenperaturan 1,5 aldiz | |||||
| 3 | Presio handiko zigiluen proba-presioa | Presio nominala giro-tenperaturan 1,1 aldiz | |||||
| 4 | Lan-presioa giro-tenperaturan | Sakatu ASME B16.34 presio eta tenperatura balorazioa | |||||
| diseinu estandarrak | Egituraren luzera | Brida konexioaren tamaina | Proba eta ikuskapena | Presio eta tenperatura erreferentzia |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Zatiaren izena | Materialaren izena | |||||
| Gorputza | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| txapela | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Balbula plaka | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Zigilatzeko gainazala | 13Cr/STL | STL | Gorputza / STL | Gorputza / STL | Gorputza / STL | Gorputza / STL |
| Balbula-ardatza | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Juntagailua | Grafito malgua | Grafito malgua | Grafito malgua | Grafito malgua | Grafito malgua | Grafito malgua |
| torlojua | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Intxaurra | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Funtzionamendu-tenperatura | -29 ~ 425 ℃ | -29 ~ 540 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Euskarri egokiak | lurruna | lurruna | Korrosibo ahula | Korrosibo ahula | Korrosibo ahula | Korrosibo ahula |
| Diametro nominala | tamaina | ||||||||
| m | urtean | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
