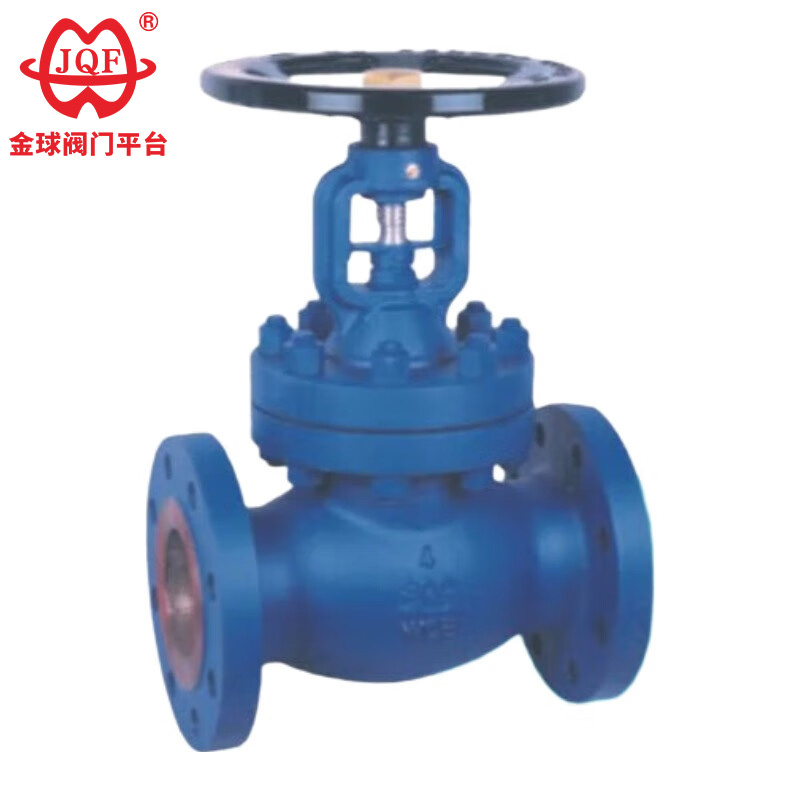

Hauspoa Seal Globe Balbula

JQF Valve-k kalitate handiko hauspoa zigilatzeko globo balbulak barne hauspoaren egitura du. Altzairu herdoilgaitzezko hauspoaren beheko muturra balbulara soldatzen da, eta beste muturra balbula gorputzaren eta balbularen estalkiaren artean kokatzen da zigilu estatiko bat osatzeko. Hauspoa balbula-zutoinari soldatuta dago funtzionamendu-errendimendu egonkorra mantentzeko eta balbula-zutoinaren bibrazioak saihesteko. Aproposa da lurruna, sukoia, lehergaia, bero-transferentziako olioa, purutasun handikoa eta medio toxikoak garraiatzen dituzten kanalizazioetarako.

Bidali kontsulta

Produktuaren Deskribapena

JQF Valve factory manufactures durable bellow seal globe valves suitable for cutting or connecting pipeline media under various working conditions in industries such as petroleum, chemical, pharmaceutical, fertilizer, and power. The nominal pressure is PN1.6～PN4.0MPa, and the working temperature is -20℃～350℃. The double robust and durable bellows seal design (bellows + packing) ensures zero leakage of the valve stem. At our company, you can find a wide variety of valves, flanges, pipe fittings, pipes, and other industrial accessories. Our engineers work tirelessly to innovate and improve our products to better serve our customers.

1. Kalitatearen optimizazio integrala
Bellow Seal Globe Balbulak egitura arrazionala, zigilatzea fidagarria eta itxura bikaina ditu.
2. Zigilatzeko Azalera Iraunkorra
Bellow Seal Globe Valve kobaltoan oinarritutako aleazio batekin indartuta dago, higadura eta korrosioarekiko erresistentzia, marruskadura erresistentzia baxua eta bizi-iraupena nabarmen luzatuz.
3. Zurtoin hirukoitza babestea
Bellow Seal Globe Valve tratamendu termiko eta gainazal gogortze prozesu hobetuak jasaten ditu, korrosioari eta higadura erresistentzia bikainari esker.
4. Aseguru Bikoitzeko Hauspo Zigilua
Angelu zuzeneko fluxu-kanalek hauspo diseinu patentatuarekin konbinatuta zigilu seguruagoa bermatzen dute.
5. Irekitze-posizio intuitiboa eta bisuala
Balbula-zurtoinaren posizioa argi adierazita funtzionamendu intuitiborako.
6. Pertsonalizazio eta moldagarritasun malgua
Osagaien materialak, brida-tamainak eta interfazearen zehaztapenak pertsonalizatu daitezke funtzionamendu-baldintza zehatzak betetzeko.

Ezaugarriak:

1. Stockean dagoen Bellow Seal Globe Valve-k egitura arrazionala eta zigilatzea fidagarria du. Hauspoaren zigiluen diseinu sendoak (hauspoa + paketatzea) balbula-zutoinetik zero ihesa ziurtatzen du. Likido-galerak ez du lantegiko ekipoen segurtasuna hobetzen eta zigilatzeko estandarrak betetzen ditu.
2. Bellow Seal Globe Valve-ren zigilatzeko gainazala Co-oinarritutako aleazio gogorrez gainjarrita dago, higadura-erresistentzia, korrosioarekiko eta urradura-erresistentzia bikainak eskaintzen ditu, eta, ondorioz, bizitza luzea da. Igogailuaren posizioaren adierazlea intuitiboagoa da.
3. Balbula zurtoinak itzaltzea eta tenplatzea eta gainazaleko nitrurazio tratamendua jasaten ditu, korrosioarekiko erresistentzia bikaina eta marruskadura murrizteko; balbula zurtoina altxatzeko posizioaren adierazlea intuitiboagoa da.

zehaztapenak

egitura mota	BB-BG
Gidatzeko modua	Eskuliburua
Gidatzeko modua	pneumatiko
diseinu estandarrak	DIN3356
Egituraren luzera	DIN3203
Konektatu brida	DIN2543-2545
Proba eta ikuskapena	DIN3230

Produktuaren atalen materialak

Serie zenbakia	izena	Materiala
1	Gorputza	GS-C25, CF8, CF3
2	Diskoa	2CR13、F304、F316
3	Ardatz-pin	F304, F316
4	Hauspoen muntaia	F304, F316L
5	txapela	GS-C25, CF8, CF3
6	betegarri	Grafito malgua, PTFE
7	Presiozko mahuka	25#、F304、F316
8	Piezak kokatzea	25#、F304、F316
9	Zurtoina intxaurra	Kobre aleazioa ZQA19-4
10	Esku-gurpila	Karbonozko altzairua
11	Eta txapela	25 #
12	Olio Kopa	letoia
13	Intxaur hex	ASTMA193 2H, A193-8, A193-8M
14	Zuloak	ASTMA193 B7, A193-B8, A193-B8M
15	Juntagailua	Grafito malgua + altzairu herdoilgaitza
16	Balbula-zurtoina	2Cr13, F3

Produktuaren itxura eta egituraren tamaina

Diametro nominala	Dimentsio nagusiak eta konexio dimentsioak
Diametro nominala	L	D	D1	D2	b	Z-d	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
