Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Aktuazio-metodoaren araberako sailkapena: eskuzko ate-balbula paraleloa, ate-balbula paralelo pneumatikoa, ate-balbula paralelo elektrikoa
2. Aplikazio-eszenatokien araberako sailkapena: Orifizio-motako ate-balbula paraleloa, ez-orifizio-mota paraleloko ate-balbula, petrolio-eremuko berariazko ate-balbula paraleloa, hoditeria garraiatzeko ate-balbula paraleloa, gas-sistemako ate-balbula paraleloa

Egitura Ezaugarriak

1. Flotatzailea Bi norabideko zigilua
Ate balbula elektriko lauaren eserlekuak bi norabideko irekiera eta ixtea ahalbidetzen du, zigilatzea fidagarria eta funtzionamendu malgua bermatuz.
2. Korrosioaren aurkako gida-material gogorra
Atea gida-zerrendez hornituta dago kokapen zehatza lortzeko, eta zigilatzeko gainazala tungsteno karburoko korrosioaren aurkako geruzaz estalita dago.
3. Zero Fluxuaren Erresistentzia Diseinua
Ate balbula elektriko lauaren balbula gorputzak presio handiko erresistentzia du; guztiz irekita dagoenean, zuzeneko fluxu-bidea diametro bereko hodi batena hurbiltzen da (emari erresistentzia ≤0,03).
Balbulen zurtoinak etapa anitzeko zigilu bat erabiltzen du konposatu bilketarekin, marruskadura koefizientea % 40 murrizten du.
4. Etapa Bikoitzeko Mekanismoa
Erlojuaren orratzen norantz ixtean:
Presio ertainak sarrera-balbularen eserlekua bultzatzen du zigilu primario bat osatzeko.
Ateak irteerako balbularen eserlekuaren kontra sakatzen du zigilu bikoitza osatzeko.
5. Lineako Mantentze Iraultzailea
Zigilu bikoitzeko egiturak higadura-piezen ordezkapena ahalbidetzen du, ekoizpena eten gabe; teknologia hori liderra da antzeko produktuen artean bai nazio mailan bai nazioartean.
6. Irekitze- eta ixte-kontrol progresiboa
Erlojuaren norantzan irekitzean, atea altxatzen da, eta gida-zuloa pixkanaka-pixkanaka gainjartzen da kanalarekin, muturreko posizioan %100eko irekiera osoa lortuz.

Diseinu-arauak

Errendimendu-parametroak

Forma nagusia eta konexio dimentsioak

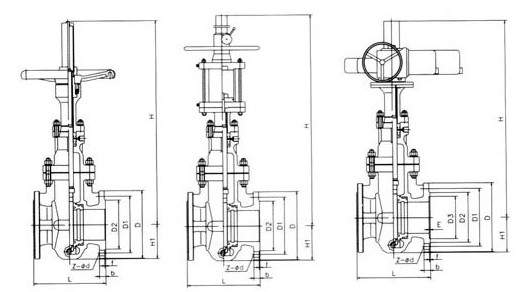

Egituraren irudia
