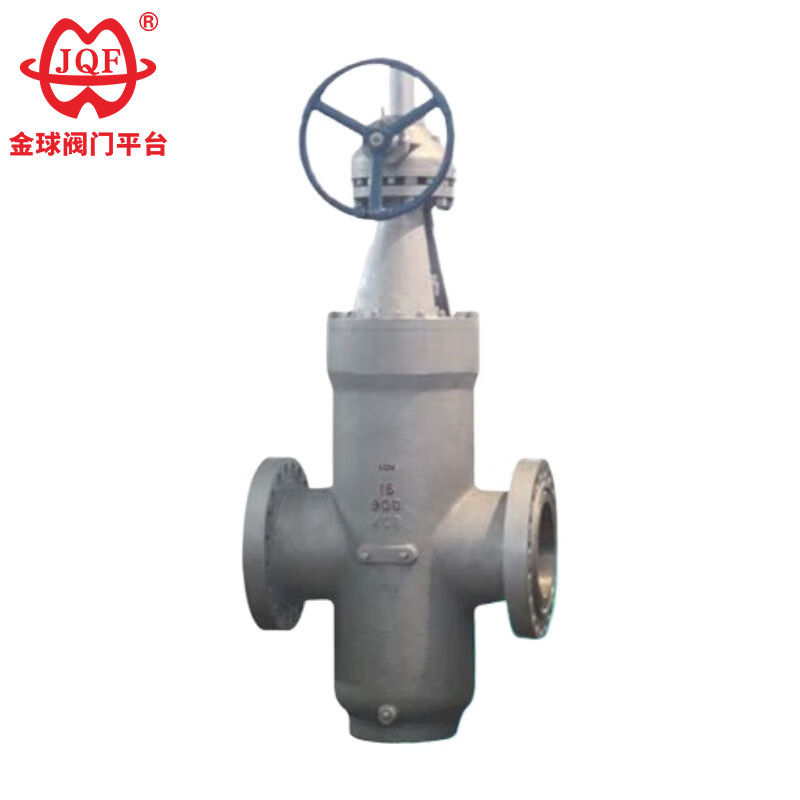

Ate balbula laua

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1.Full-hore diseinua fluxu erresistentzia minimoa lortzeko
2. Eskuilekin lagundutako hodiak garbitzea,
3.Eserleku flotagarria norabide biko zigilatzeko
4.Irekitzeko eta ixteko momentu baxua
5.Eragiketa erraza eta presio arintzea eta koipea injekzio mekanismoak segurtasun handia bermatzeko
6.Zero ihesaren errendimendua.

Produktuen erabilera

JQF Valve-k ate balbula lauak fabrikatzen ditu, balbula irristagarri mota bat. Itxiera-elementua ate bakarra edo ate bikoitza izan daiteke, tartean hedapen-mekanismo batekin. Balbula-eserlekuaren aurkako atearen presioa ate flotatzailearen edo balbula-eserlekuaren gainean eragiten duen medioaren presioaren arabera kontrolatzen da. Ate bikoitzeko balbula baten kasuan, bi ateen arteko zabaltze-mekanismoak presio hori osatzen du.

Produktuen Kategoriak

Egitura Ezaugarriak

1. Flotatzailea Bi norabideko zigilatzea
Ate balbula lau pertsonalizatuak norabide biko irekiera eta ixtea ahalbidetzen du, zigilatzea fidagarria eta funtzionamendu malgua bermatuz.
2. Korrosioarekiko erresistentea den material gida gogorra
Atea gida-zerrendez hornituta dago kokapen zehatza lortzeko, eta zigilatzeko gainazala tungsteno karburoko higaduraren aurkako geruza batekin ihinztatuta dago.
3. Zero Fluxuaren Erresistentzia Diseinua
Ate balbula lauaren gorputzaren presio handiko erresistentzia; guztiz irekita dagoenean, zuzeneko fluxu-kanalak diametro bereko hodi bat hurbiltzen du (fluxuaren erresistentzia ≤ 0,03).
Etapa anitzeko zigilatzea balbula zurtoinean pakete konposatuarekin marruskadura koefizientea % 40 murrizten du.
4. Etapa Bikoitzeko Mekanismoa
Erlojuaren orratzen norantz ixtean:
Presio ertainak sarrera-balbularen eserlekua bultzatzen du zigilu primario bat osatzeko.
Ateak irteerako balbularen eserlekuaren kontra sakatzen du zigilu bikoitza osatzeko.
5. Lineako Mantentze Iraultzailea
Zigilu bikoitzeko egiturak pieza zaurgarriak ordezkatzeko aukera ematen du produkzioa eten gabe; teknologia honek antzeko produktuak eramaten ditu nazio mailan zein nazioartean.
6. Irekitze eta Itxiera Progresiboko Kontrola
Erlojuaren norantzan irekitzean, atea altxatzen da, eta gida-zuloa kanalarekin pixkanaka gainjartzen da, muga-posizioan %100eko irekiera osoa lortuz.

Diseinu-arauak

Arauen diseinua eta fabrikazioa: JB / T 5298
Egituraren luzera estandarra: JB / T 5298
Konexio-brida estandarra: GB / T 9113
Presio-tenperatura kalifikazioa: GB / T 12224-2005
Proba proba estandarrak: GB / T 13927-2008, JB / T 5298

Errendimendu-parametroak

Forma nagusia eta konexio dimentsioak

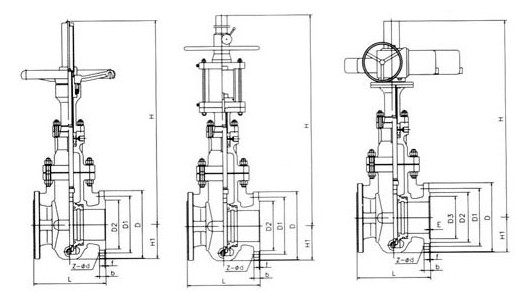

Egituraren irudia
