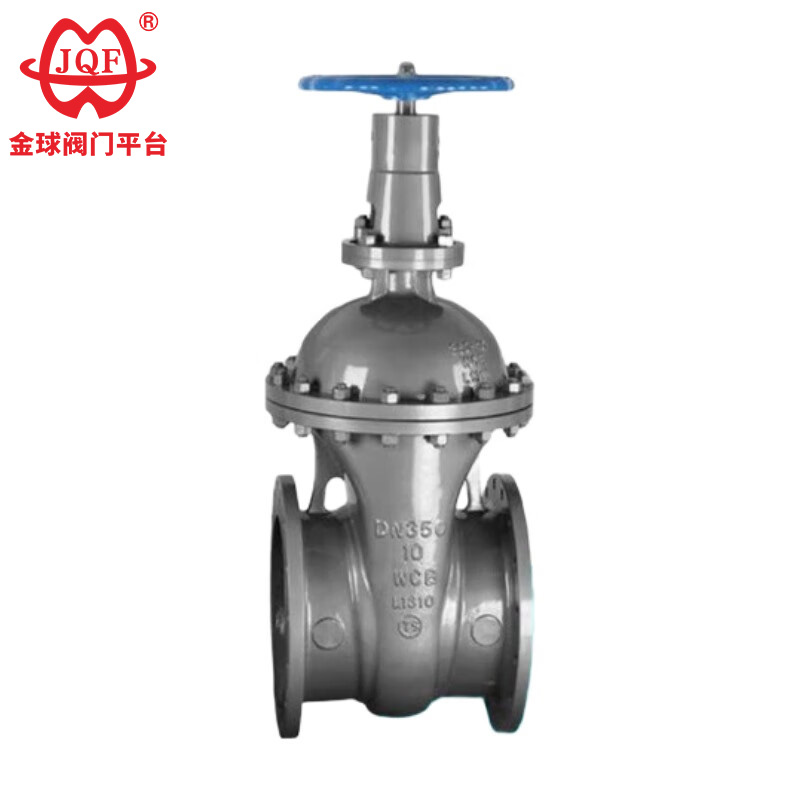

Altzairu ilunaren ate-balbula

JQF Valve fabrikako kalitate handiko altzairu iluna den altzairuzko ate balbula altzairuzko ate balbula bat da, non zurtoinaren azkoina atearen gainean zuzenean muntatuta dagoen, eta zurtoina ireki eta ixtean axial desplazamendurik gabe soilik biratzen da. Diseinu honek bereziki egokia da instalazio-espazio mugatua duten aplikazioetarako.

Bidali kontsulta

Produktuaren Deskribapena

The Z45H-10C and Z45H-16C Cast Steel Dark Rod Gate Valve in stock manufactured by JQF Valve, a professional valve manufacturer in China, are manual, flange-connected, non-stick wedge-shaped rigid single-plate valves with 13Cr stainless steel seat sealing surface material. The nominal pressure is PN10～PN16, and the valve body material is WCB, which is of high quality and durable.

1. Egitura trinkoa, instalazio-espazio txikia: altzairu ilunaren ate-balbula iraunkorra egokia da espazio-murriztutako aplikazioetarako.
2. Kostu-eraginkortasun handia: diametro txikiagoko balbuletarako, altzairu ilunaren ate-balbulak egitura nahiko sinplea du, fabrikazio kostu txikiagoak sor ditzakeela.
3. Ingurugiroaren altueraren arabera mugarik gabe: altzairuzko altzairu ilunaren ate-balbula aurreratuak ez du oztoporik topatuko balbula-zurtoina igotzen denean.

Errendimendu-parametroak

Balbulen beste produktu batzuekin alderatuta, altzairu ilunetako ate-balbulak tenperatura eta presio handiko ezaugarriak dira, eta auto-zigilatzeko diseinu berezia. Zenbat eta presioa handiagoa izan, orduan eta fidagarriagoa da zigilatzea. Errendimenduaren eta ezaugarri teknikoen ondorioz, lan-baldintza bereziek produktua beste produktu batzuekin ordeztu ezin duten ezaugarria da.

Diseinu estandarrak

eredua	PN	Lan-presioa/MPa	tenperatura egokia/℃	Euskarri egokiak
Z45H-10C	10	1.0	≤425	ura
Z45H-16C	16	1.6	≤425	ura

Zati nagusia materiala

eredua	materiala
eredua	Gorputza, boneta, balbula plaka	Balbula-zurtoina	Zigilatzeko gainazala	betegarri
Z45H-10C	WCB	Chrome altzairu herdoilgaitza	13Kr	Grafito malgua
Z45H-16C	WCB	Chrome altzairu herdoilgaitza	13Kr	Grafito malgua

Forma nagusia eta konexio dimentsioak

Diametro nominala	Dimentsio nagusiak eta konexio dimentsioak
Diametro nominala	L	D	D1	D2	Z-d	H
Z45H-10C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	8-Φ23	610
250	330	395	350	320	12-Φ23	730
300	356	445	400	370	12-Φ23	950
Z45H-16C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	12-Φ23	610
250	330	395	350	320	12-Φ28	730
300	356	445	400	370	12-Φ28	950
350	381	520	470	438	16-Φ28	1125
400	406	582	525	490	16-Φ31	1200
