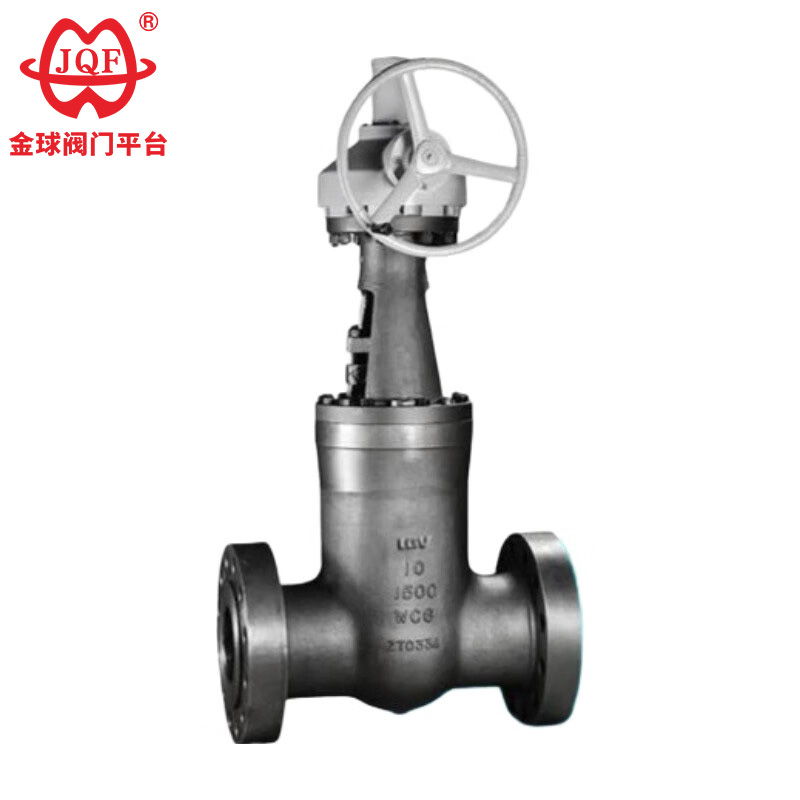

Tenperatura handiko ate-balbulak, zentral elektrikoen balbulak izenez ere ezagunak, zentral termikoetako hainbat sistemetako hoditeria-sistemetan erabiltzen dira batez ere kanalizazio-erdibidea ixteko edo konektatzeko. Euskarri aplikagarria: euskarri ez korrosiboa, hala nola ura eta lurruna.
Tenperatura handiko ate-balbularen zero-marruskadura-printzipioak balbula tradizionalen berezko mugak gainditzen ditu, hots, zigiluaren osotasuna pixkanaka murriztea funtzionamenduan zehar azalera higatzearen ondorioz. Tenperatura handiko ate-balbulak goiko sarrerako diseinua du, lineako mantentze-lan zuzena ahalbidetzen duena, hodiak presiopean jarraitzen duen bitartean, ekipoen geldialdi-denbora eta funtzionamendu-kostuak nabarmen murriztuz sistema despresurizatu gabe.
Eserlekuaren egitura integratuak harrapatutako komunikabideek gehiegizko presio-baldintza arriskutsuak sortzea eragozten du, ganbaran presioa pilatzeko arrisku potentziala ezabatuz eta segurtasun-arauak urratzea saihestuz.
Momentu baxuko gidatzeko sistema integratuak, arreta handiz diseinatutako zurtoinaren geometriarekin, eskuzko funtzionamendu minimoa behar du; nahiz eta presio altuko diferentzialetan egon, normalean eskuko bolante trinko baten bidez erraz funtziona daiteke.
Zigilatzearen fidagarritasuna mekanikoki bultzatutako ziri-mekanismo batetik dator, zurtoinaren bultzada kalkulatzen duena balbula-diskoa eserlekuarekin indarrez lotzeko. Konpromiso mekaniko fidagarri honek itxiera hermetikoa bermatzen du, kanalizazio-presioaren gorabeherek eraginik gabe, funtzionamendu-barruti ezberdinetan errendimendu koherentea bermatuz. Aldi berean, kanalizazio-fluidoak 360°-ko muga-geruza fluxu uniforme bat sortzen du eserlekuaren zirkunferentzia osoan zehar, eragin nahasiek eragindako higadura-guneak arintuz eta zigilatzeko gune kritikoetako partikula-gordailuak aktiboki garbituz.
Balbula beste produktu batzuekin alderatuta, tenperatura altuko ate-balbulak tenperatura eta presio handiko ezaugarriak dira, eta auto-zigilatzeko diseinu berezia. Zenbat eta presioa handiagoa izan, orduan eta fidagarriagoa da zigilatzea. Errendimenduaren eta ezaugarri teknikoen ondorioz, lan-baldintza bereziek produktua beste produktu batzuekin ordeztu ezin duten ezaugarria da.
Diseinu Araua: GB / T 12234-2007
Egituraren luzera GB / T 12221-2005
Ipurdiko soldadura konexioaren tamaina NB / T 4704-2014
Proba eta Ikuskapena NB / T 4704-2014
Presioa - Tenperatura: NB / T 4704-2014
| eredua | PN | Lan-presioa/MPa | tenperatura egokia/℃ | Euskarri egokiak | Gorputza |
| Z61Y-250 | 250 | 25 | ≤570 | lurruna | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | lurruna | WC9 |
| eredua | materiala | ||||
| Gorputza | Balbula plaka | txapela | Ama zurtoina | betegarri | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Grafito malgua |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Grafito malgua |
| DN | L | D | H | D0 | pisua/Kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Artikulu honetako testu, datu eta argazki guztiak erreferentziarako dira soilik. Produktuen errendimendu, egitura tamaina, prezioa eta beste xehetasun gehiago ikusi behar badituzu. Mesedez, jarri gurekin harremanetan.
