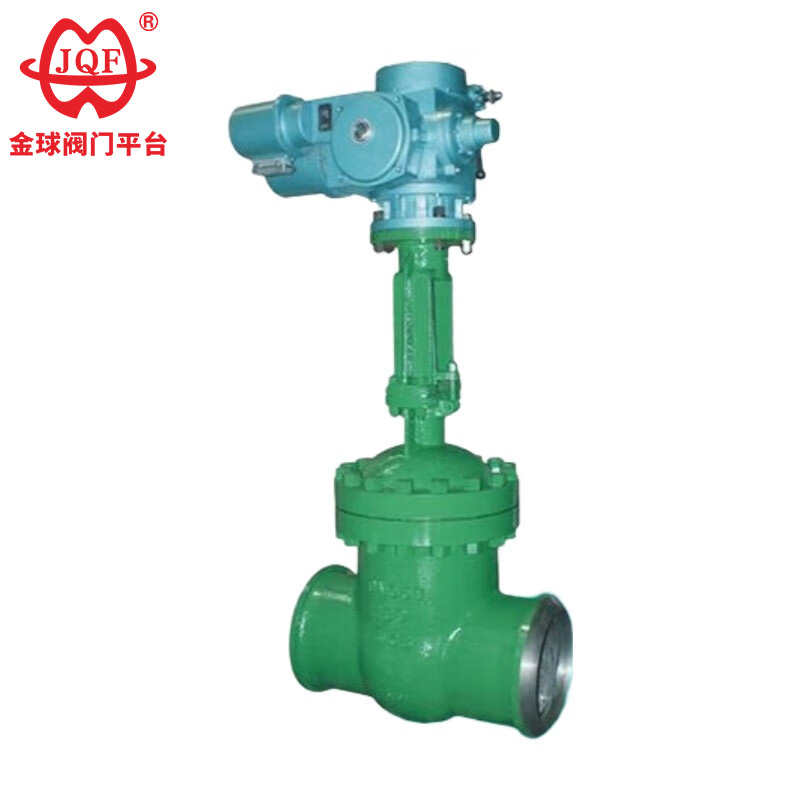

Ate-balbula elektrikoa

JQF Valve fabrikak hainbat balbula estandar fabrikatzeaz gain, balbulak diseinatu eta ekoizten ditu bezeroen eskakizunen arabera. Gure kalitate handiko ate-balbula elektrikoa balbula automatikoko gailu bat da, eragingailu elektriko bat integratzen duen ate-balbularen gorputz batekin soldatutako mutur batekin konektatuta. Urruneko kontrola, irekiera eta ixte azkarra eta balbulen kudeaketa automatizatua egiten du. Bereziki egokia da presio altuko, tenperatura altuko, arrisku handiko edo sarbide zaileko lan-baldintzetarako eta funtsezko ekipamendu bat da hodi industrial modernoaren automatizazio-kontrolerako.

Bidali kontsulta

Produktuaren Deskribapena

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Arau Exekutiboa

Diseinuaren zehaztapenak: GB / T 12234
Egituraren luzera: GB / T 12221
Lotura-brida: JB / T 79.1
Proba eta ikuskapena: JB / T 9092
Presioa - Tenperatura: GB / T 9131
Produktuaren identifikazioa: GB / T 12220

Ate elektrikoen balbula egokiak dira erabat irekitzea edo erabat ixtea behar duten aplikazioetarako. Laburbilduz, pizteko eta itzaltzeko etengailu gisa erabiltzen dira, normalean hodietan instalatzen dira isolamendu-balbula gisa, eta ez dira egokiak emaria kontrolatzeko. Balbula guztiz irekita dagoenean, pasabidea erabat oztoporik gabe geratzen da, medioa zuzenean igarotzen uzten du ia presio galerarik gabe. Hori dela eta, ezin hobeak dira presio-galera baxua lehenesten duten eta oztoporik gabeko fluxu-bidea behar duten sistemetarako.

Ezaugarriak

1. Egitura trinkoa, zentzuzko diseinua, balbula zurruntasun ona, fluxu bide leuna eta fluxu koefiziente baxua.
2. Zigilatzeko gainazalak altzairu herdoilgaitzez eta aleazio gogorrez egindako materialez eginda daude, bizitza luzea bermatuz.
3. Ate Balbula Elektrikoak grafitozko paketatze malgua erabiltzen du, zigilatzea fidagarria eta funtzionamendu erraza eta malgua bermatuz.
4. Ate-balbula elektrikoa eskuz, pneumatikoki, elektrikoki edo engranaje bidez gidatu daiteke.
5. Hiru aukera estruktural daude eskuragarri: ziri malgua ate bakarra, ziri zurruna ate bakarra eta ate bikoitza.

Errendimendu-parametroak

Presio nominalaPN (MPa)	kasua	probako presioa (MPa)		Zigilatua
Presio nominalaPN (MPa)	kasua	Zigilatua (likidoa)	Zigilua (gasa)	Zigilatua
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Tenperatura ertaina eta aplikagarria egokia

Maskorraren materiala	Euskarri egokiak	Aplika daitekeen tenperatura (℃)
Karbono altzairua (C mota)	Ura, lurruna, olioa	≤425
Kromo nikela titaniozko altzairua (P mota)	Azido nitrikoak	≤200
Kromo nikela molibdeno titaniozko altzairua (R mota)	Azido azetikoa	≤200
Kromo-molibdeno altzairua (I mota)	Ura, lurruna, olioa	≤550

Zati nagusia materiala

Gorputza, boneta	Balbula plaka, eserlekua	Balbula-zurtoina	Zurtoina intxaurra	betegarri	Esku-gurpila
Karbonozko altzairua	Kalitate handiko karbono altzairua + karburoa edo altzairu herdoilgaitza	Chrome altzairu herdoilgaitza	Aluminiozko brontzea	Grafitozko amiantozko bilketa	Burdina maleagarria
Kromo nikela titaniozko altzairua	Altzairu herdoilgaitza, altzairu herdoilgaitza + karburo zementatua	Kromo-nikela-titaniozko altzairu herdoilgaitza	Aluminiozko brontzea	Tefloia	Burdina maleagarria
Kromo nikela molibdeno titaniozko altzairua	Altzairu herdoilgaitza, altzairu herdoilgaitza + karburo zementatua	Kromo-nikela-titaniozko altzairu herdoilgaitza	Aluminiozko brontzea	Tefloia	Burdina maleagarria
Kromo-molibdenozko altzairua	Altzairu aleatua + Karburoa	Kromo-molibdenozko altzairua	Aluminiozko brontzea	Amianto malgua	Burdina maleagarria

Forma nagusia eta konexio dimentsioak

Diametro nominala	Dimentsio nagusiak eta konexio dimentsioak
Diametro nominala	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

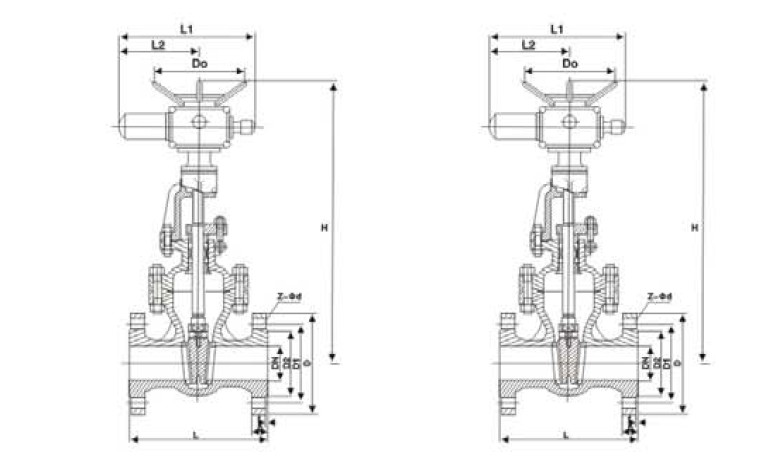

Egituraren irudia
