1. Espazio-Optimizatutako Fluido Dinamika Arkitektura: Egituralki optimizatutako xasisaren diseinuak balbula-gorputzari aparteko zurruntasuna eta oztoporik gabeko fluxuaren geometria ematen dio, presio-jaitsiera gutxituz.
2. Konposatu Aurreratua Zigilatzeko Gainazala: Errusiako Ate Balbula estandarrak teknologia metalurgiko jabeduna erabiltzen du korrosioarekiko erresistenteak diren aleazioak wolframiozko karburozko matrize batekin konbinatzeko, industriako estandarrak gainditzen dituen ziklo-bizitza oso luzea lortuz.
3. Marruskadurarik gabeko zurtoinen sistema eragilea: grafito anisotropikoen ontziratze-eraztunek zero isurketa zurtoinaren zigilua bermatzen dute, momentu baxuko aktuazio argia eskaintzen duten bitartean funtzionamendu erraz eta esfortzurik gabe egiteko.
4. Modu anitzeko aktuazio integrazioa: Errusiako Ate Balbula estandarrak aktuazio bateragarritasun osoa eskaintzen du, eskuzko bolanteak, eragingailu pneumatikoak, motor elektrikoak eta engranaje planetarioen erreduktoreak barne, hedapen unibertsala ahalbidetuz.
5.Balbula Disko Topologia Plataforma Konfiguragarria: Hiru zigilatzeko konfigurazio desberdin: presiorako moldagarria den ate bakarreko malgua, karga handiko ate bakarra zurruna eta bi norabideko ate paralelo bikoitza.
Diseinuaren zehaztapenak: GB / T 12234
Egituraren luzera: GB / T 12221
Lotura-brida: r0CT12815-08-I
Proba eta ikuskapena: JB / T 9092
Presioa - Tenperatura: GB / T 9131
Produktuaren identifikazioa: GB / T 12220
| Presio nominalaPN (MPa) | kasua | probako presioa (MPa) | Zigilatua | |
| Zigilatua (likidoa) | Zigilua (gasa) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Maskorraren materiala | Euskarri egokiak | Aplika daitekeen tenperatura (℃) |
| Karbono altzairua (C mota) | Ura, lurruna, olioa | ≤425 |
| Kromo nikela titaniozko altzairua (P mota) | Azido nitrikoak | ≤200 |
| Kromo nikela molibdeno titaniozko altzairua (R mota) | Azido azetikoa | ≤200 |
| Kromo-molibdeno altzairua (I mota) | Ura, lurruna, olioa | ≤550 |
| Gorputza, boneta | Balbula plaka, eserlekua | Balbula-zurtoina | Zurtoina intxaurra | betegarri | Esku-gurpila |
| Karbonozko altzairua | Kalitate handiko karbono altzairua + karburoa edo altzairu herdoilgaitza | Chrome altzairu herdoilgaitza | Aluminiozko brontzea | Grafitozko amiantozko bilketa | Burdina maleagarria |
| Kromo nikela titaniozko altzairua | Altzairu herdoilgaitza, altzairu herdoilgaitza + karburo zementatua | Kromo-nikela-titaniozko altzairu herdoilgaitza | Aluminiozko brontzea | Tefloia | Burdina maleagarria |
| Kromo nikela molibdeno titaniozko altzairua | Altzairu herdoilgaitza, altzairu herdoilgaitza + karburo zementatua | Kromo-nikela-titaniozko altzairu herdoilgaitza | Aluminiozko brontzea | Tefloia | Burdina maleagarria |
| Kromo-molibdenozko altzairua | Altzairu aleatua + Karburoa | Kromo-molibdenozko altzairua | Aluminiozko brontzea | Amianto malgua | Burdina maleagarria |

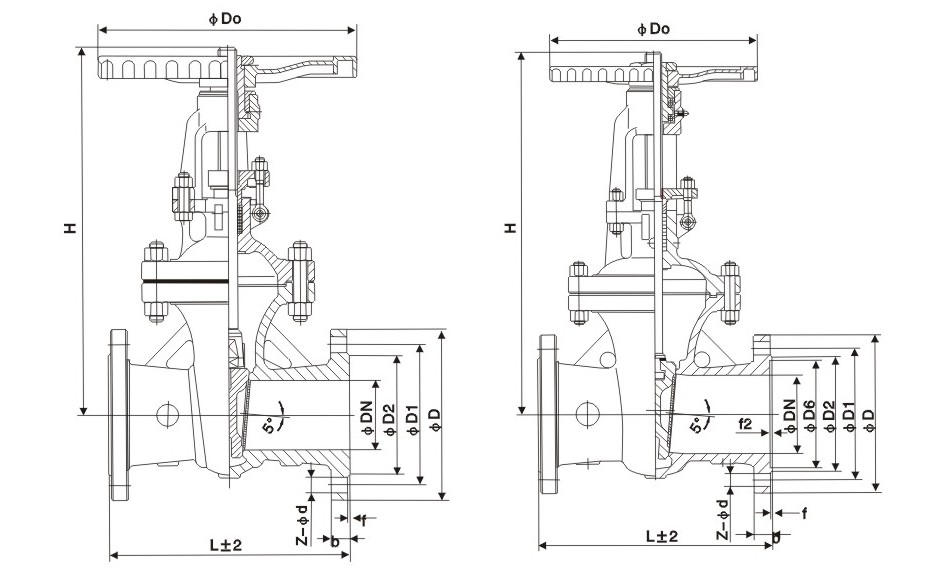

| Diametro nominala | Dimentsio nagusiak eta konexio dimentsioak | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
